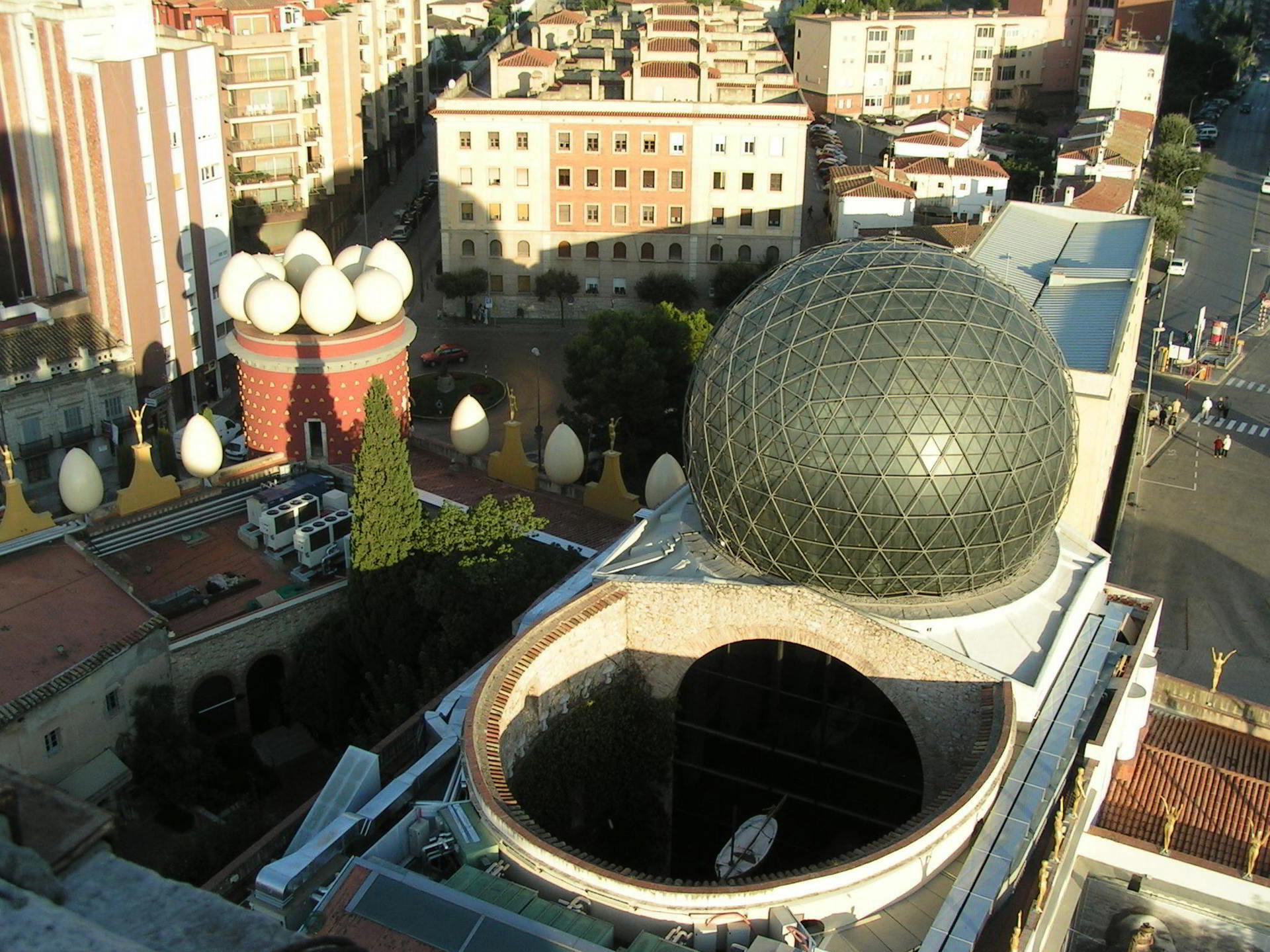

Cúpula del Museo Dalí

Emilio Pérez Piñero

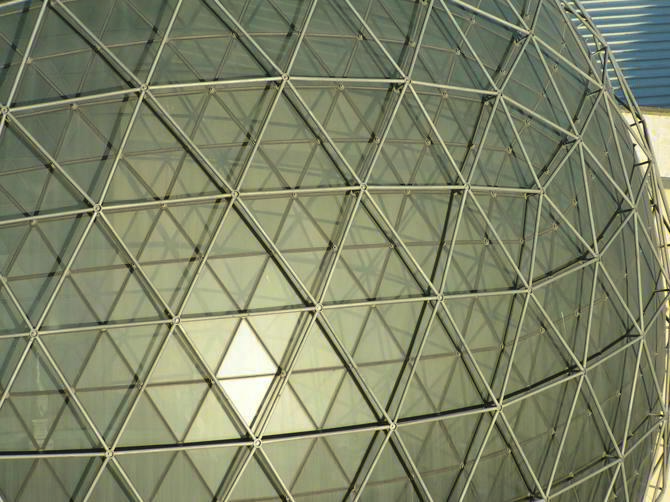

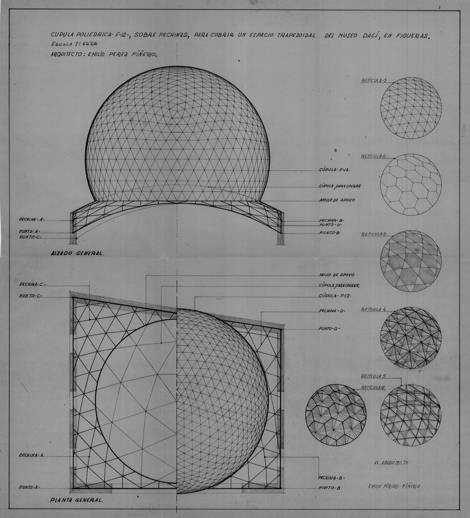

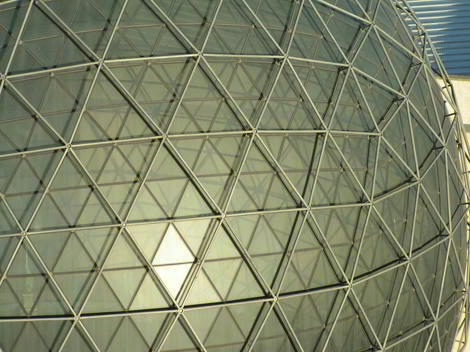

El estudio inicial realizado por el arquitecto correspondía a dos cúpulas poliédricas sobre pechinas, una de frecuencia 12 (F-12) y otra de frecuencia 6 (F-6), adaptadas a seis tipos de retículas, de una o doble capa. La retícula podría estar cubierta mediante elementos opacos o translúcidos. Finalmente, Dalí eligió la Cúpula Reticular Poliédrica F-12 de doble capa. Se trataba de una cúpula poliédrica peraltada, basada en un icosaedro esférico de catorce metros de diámetro, con una altura en la clave de diez metros, sentada sobre pechinas asimétricas de directriz esférica de treinta y cuatro metros de diámetro. La capa interior de la cúpula estaba constituida por pirámides hexagonales y pentagonales, que determinan una vidriera transparente de dos mil ciento sesenta triángulos. La segunda capa que envolvía a la estructura referida, estaba compuesta de quinientos cuarenta triángulos, también agrupados en pirámides hexagonales y pentagonales, cuya misión consistía en rigidizar la capa interior, proporcionar un acceso exterior a la cúpula y resolver el problema de mantenimiento y montaje de los elementos transparentes de la capa interior que componían el cerramiento. La adecuación del anillo circular sobre el que se apoyaba la cúpula a la planta de trapecio irregular que había de cubrirse, fue solucionada por Pérez Piñero a base de cuatro pechinas de directriz esférica, también resueltas mediante casquetes de cúpula geodésica de barras.

View gallery

Texto extraído de la tesis doctoral Estudio y normalización de la colección museográfica y del archivo de la Fundación Emilio Pérez Piñero, de María Carmen Pérez Almagro (2013)

Sol de la Quadra Salcedo

General information

Cúpula del Museo Dalí

YEAR

1972

Address

C/ Canigó,

17600 Figueres - Girona -Figueres

Latitude: 42.268306

Longitude: 2.959524

Classification

Involved architects

Emilio Pérez Piñero

Information provided by

Fundación Emilio Pérez Piñero

arrow_forwardGo to the Encyclopedia

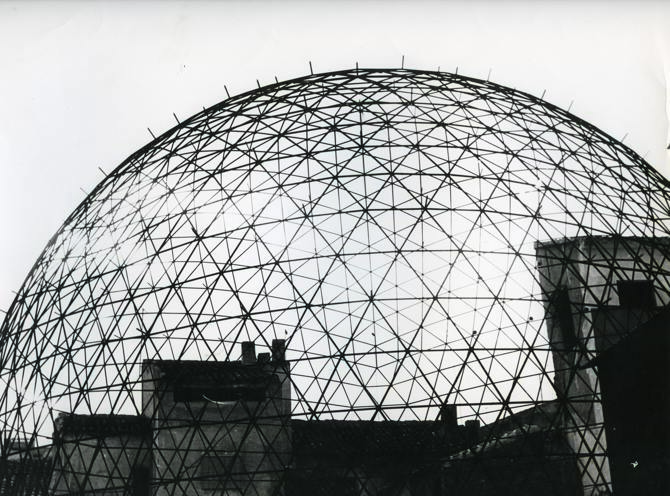

  • Montaje de prueba en Calasparra - Meli de Figueras, cortesía de la Fundación Emilio Pérez Piñero
