Frontón largo de Zumaia

beSTe arkitektura agentzia bat

View gallery

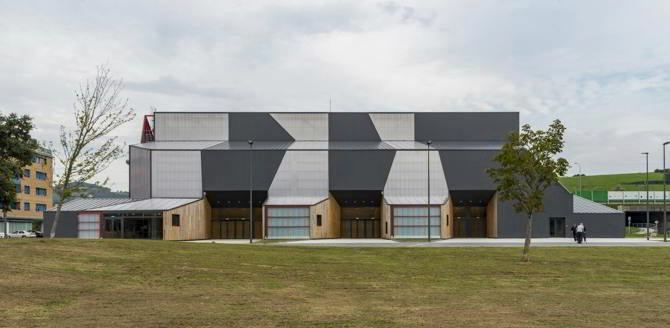

Exterior - Asier Larraza

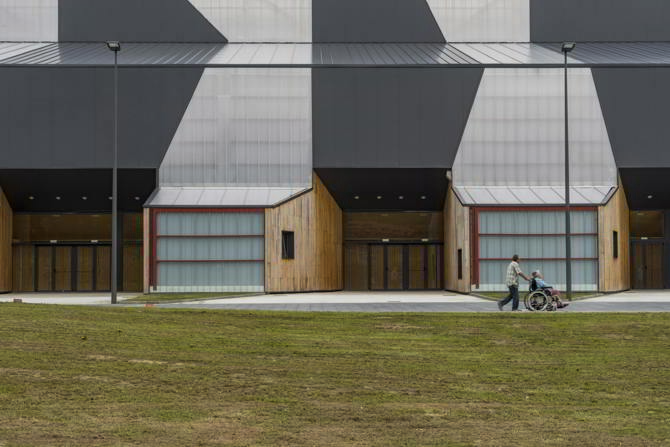

Exterior - Asier Larraza

La obra consistió en la creación de un recinto que consta de una cancha de frontón situada en un pabellón principal: un pabellón de hormigón con estructura de acero y aberturas que facilitan el aprovechamiento de la luz natural. Además, se crearon pabellones anexos destinados a servicios relacionados con la actividad tales como: vestuarios, salas de reunión, bar- cafetería y otras instalaciones. El diseño del espacio buscó amplificar las condiciones de iluminación, garantizar las dimensiones necesarias para la práctica deportiva, a la vez que propiciar la funcionalidad del edificio.

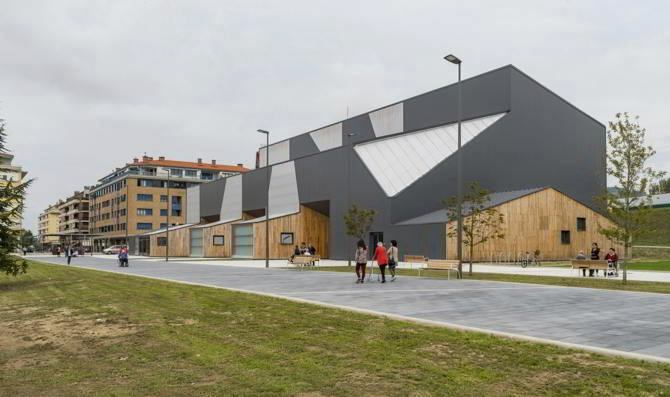

Exterior - Asier Larraza

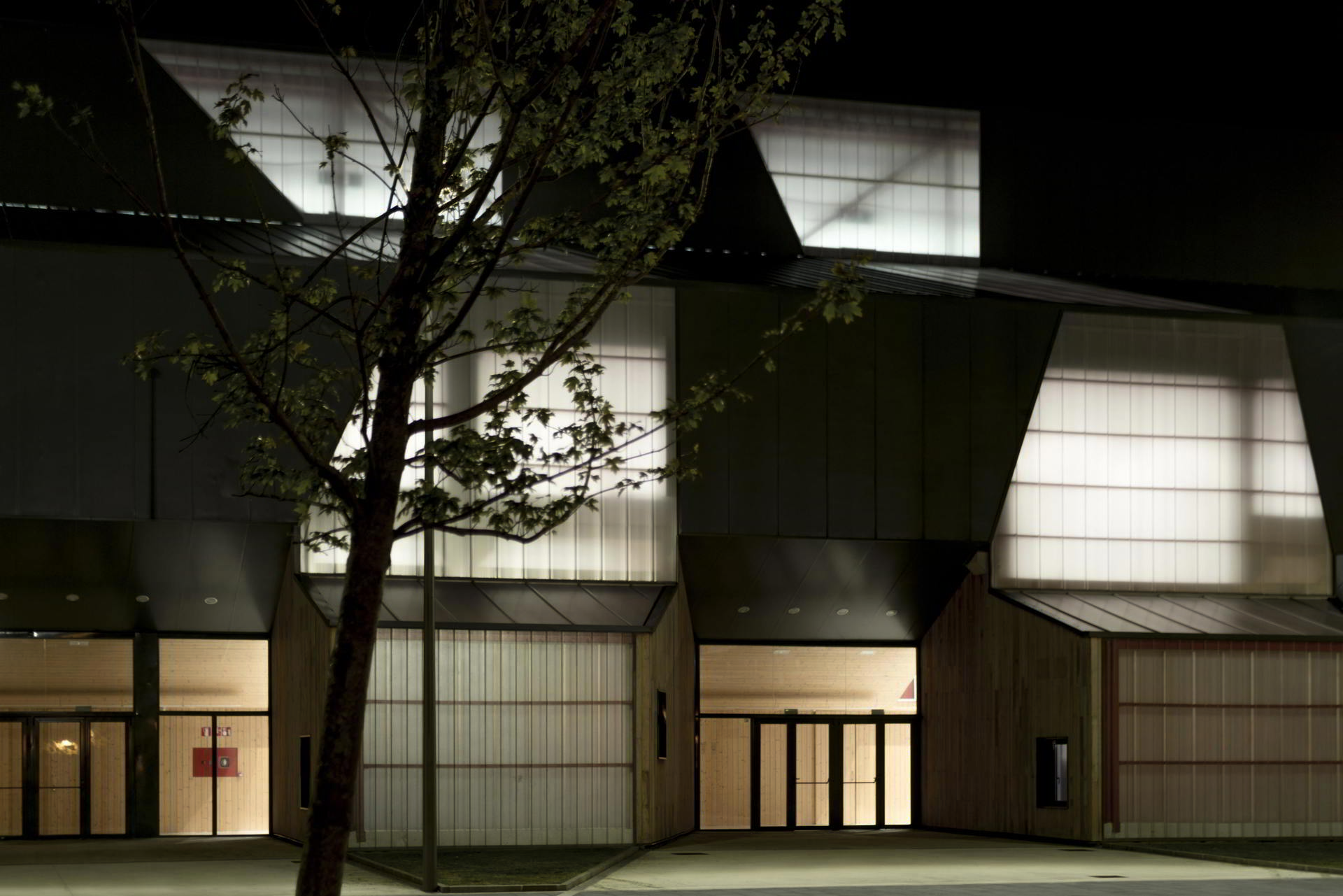

El proyecto para el frontón largo de Zumaia se concibió como una envolvente opaca y traslúcida, mediante paneles de policarbonato y paneles sandwich, con un montaje completamente estandarizado, que crean unas aberturas de luz a lo largo de secciones transversales sucesivas del edificio y que consiguen un efecto amplificado de luz natural en el interior de la instalación.

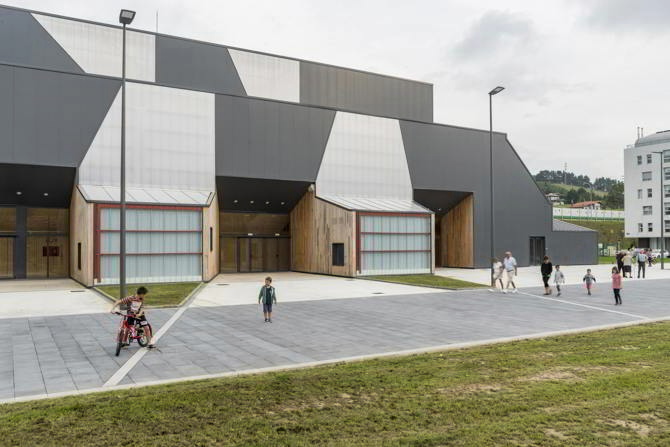

Exterior - Asier Larraza

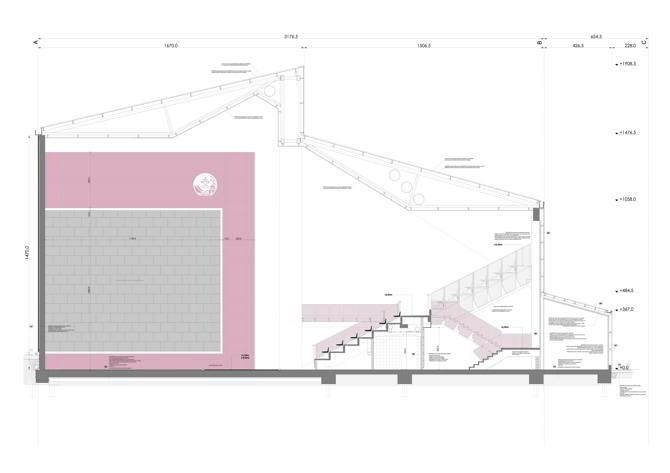

Sección Transversal 01 - beSTe

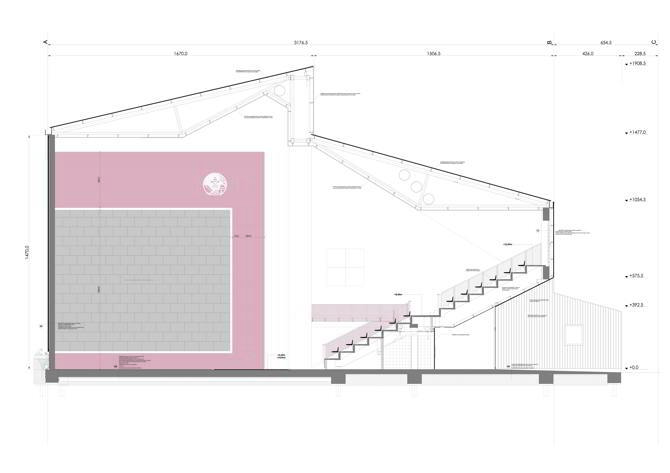

Sección Transversal 02 - beSTe

Como sustento de este sistema de envolvente, se crea una estructura de acero mediante cerchas que formalizan la cubierta. Se trata de una estructura simple a partir de una cercha de cajón longitudinal situada en el centro de la cubierta, a partir de la cual cuelgan dos cerchas triangulares invertidas que cubren la cancha y la gradería, respectivamente.

Interior - Asier Larraza

Por último, se genera el cajón de hormigón que constituye la cancha del frontón propiamente dicha, con su correspondiente frontis, pared izquierda y rebote, donde se apoya principalmente la estructura de acero superior. La estructura del graderío, que se genera a base de elementos prefabricados, acaba de conformar el espacio.

Es debajo de este graderío donde se distribuyen los servicios anejos a la actividad: servicios, botiquín y almacén que generan una pastilla de elementos húmedos, así como la entrada principal al edificio con su correspondiente vestíbulo de distribución que ordena el espacio.

Se crean, además, una serie de pabellones anexos al principal donde se sitúan los servicios de vestuarios y gimnasio, salas de reunion, bar-cafeteria y cuartos de instalaciones, que reducen su altura libre como recibimiento de los espectadores, a la vez que se adecua a la escala humana en consonancia con el eje peatonal que atraviesa la parcela. Estos pabellones quedan completamente integrados dentro de la envolvente general del edificio.

Las dimensiones del proyecto vienen determinadas principalmente por las necesidades espaciales de la cancha y contracancha del frontón, así como el resto de lo condicionantes que exige el desarrollo del juego de cesta punta.

El sistema estructural esta compuesto por una estructura de hormigón principal mediante el que se configura tanto el cierre perimetral del recinto como los graderíos y una cubierta compuesta en su totalidad por una estructura metálica. La peculiaridad mas notable radica precisamente en el diseño de esta, que se describe a continuación.

El condicionante principal de diseño ha sido la necesidad de cubrir la totalidad de la luz del recinto (54 metros) sin apoyos intermedios para facilitar una visibilidad óptima desde cualquier punto de las gradas. Esto, combinado con la peculiar forma de la cubierta a dos aguas con un salto central, ha resultado en un diseño en el que las deformaciones tienen una importancia significativa.

La cubierta, de dimensiones aproximadas 31,00x54,50m, tiene como elemento estructural principal dos grandes cerchas centrales de 54,50 metros de luz que parten en dos el recinto en sentido longitudinal y se apoyan exclusivamente en los pilares de hormigón situados en sus extremos. De esta forma queda configurada una cubierta a dos aguas, cada una de ellas de 15 metros, con pendientes del 26% hacia lados opuestos. Las dos cerchas se encuentran unidas y el hueco entre ellas, de un metro, se aprovecha para acondicionar un pasillo de mantenimiento de las instalaciones y cubierta.

General information

Frontón largo de Zumaia

YEAR

2014

Option to visit

Visita libre

Address

C/ Victoriano Arrate Hiribidea, 8

20750 Zumaia - Gipuzkoa -Zumaia

Latitude: 43.290588

Longitude: -2.254905

Classification

Building materials

Acero

Hormigón

Madera

Construction system

Estructura metálica sobre losa flotante de hormigón, con envolvente multicapa de termoarcilla y policarbonato celular, o doble capa de policarbonato.

Built area

501 - 5000 m²

Collaborators

Luis Clemos (Ingeniero de estructuras)

Daniel Luengas (Colaborador de concurso)

Gorka Arregi (Arquitecto, director de obra)

Julen Rodriguez (Colaborador de concurso)

Amaia Casado (Arquitecta)

Asier Telleria (Aparejador)

IP21 ingeniería (Estructuras)

Marta Perez, Izaskun Rekarte (Arquitectos de proyecto y obra)

Eneka Ingeniería, Lantxas (Estructuras)

Eli Zubeldia (Aparejadora de obra)

Laida Juanikorena (Arquitecta)
