Cubierta de los Pabellones Montjuic 2

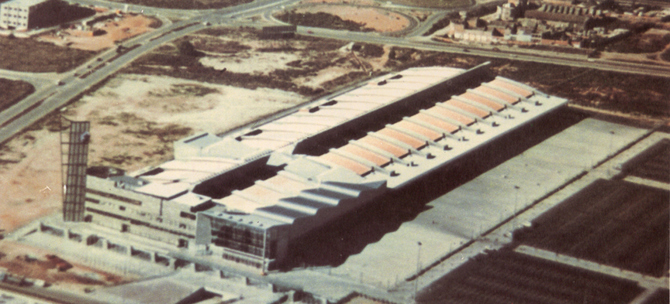

El conjunto del nuevo recinto ferial presenta una estructura básicamente longitudinal, configurada con una gran cubierta de 70 m de luz formada por unas vigasarco de hormigón armado y postesado, apoyadas sobre dos bandas estructurales laterales de 10 m de crujía en el lado Oeste y 20 m en el este.

Estas estructuras están compuestas, al nivel +5,50 por elementos insi tu de hormigón armado formados por pilares y vigas de cuelgue que soportan forjados de losa plana maciza. Los forjados de la cota +10,25 (cubierta) son de hormigón mediante un entramado de vigas armadas, parte prefabricadas y parte in situ conformando pórticos rígidos, y forjado prefabricado de placas de hormigón pretensado aligerado.

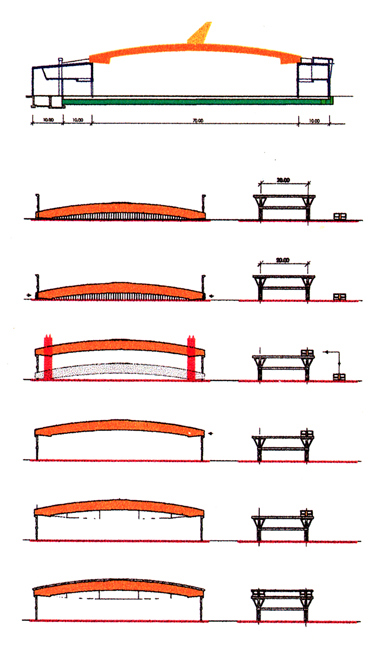

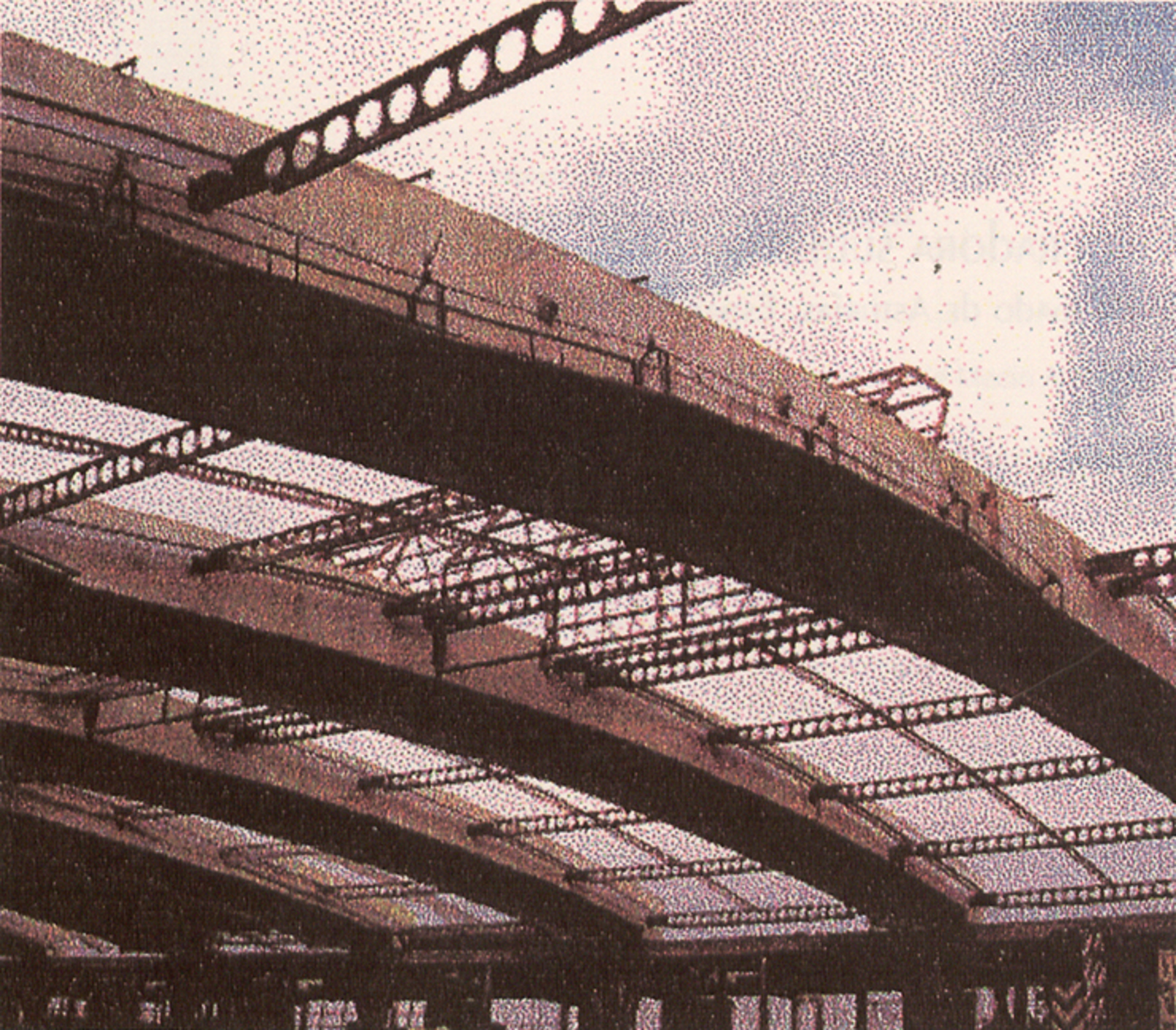

La estructura metálica de cubierta está formada por dos familias de vigas: la primera con separaciones de 7,7 m, salva los 15 m de distancia entre caras de las vigasarco de hormigón y la secundaria es ortogonal a la anterior con separación de 5 m. Como elemento portante principal de la cubierta se construyeron 16 grandes vigas de hormigón postensado de 70 m de luz que Se apoyan en las estructuras laterales descritas sobre unos grandes pilares en forma de W casi triangular.

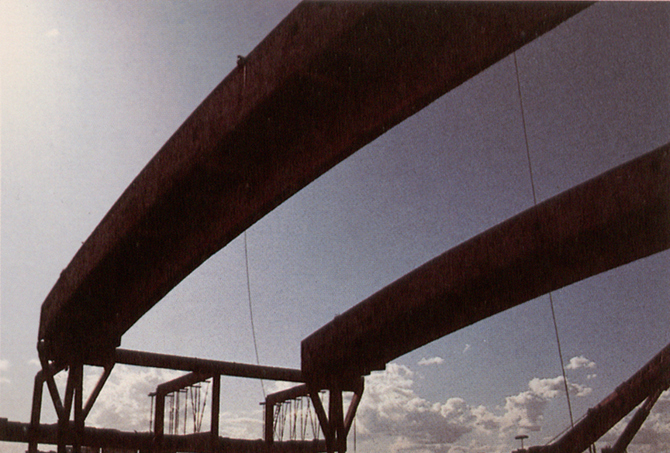

El material y la sección transversal de estas vigas vinieron muy condicionados por el diseño arquitectónico que imponía como material el hormigón y una sección transversal formada por tres almas delgadas paralelas unidas por diafragmas. Estas vigas quedan vistas por el interior de los pabellones aunque no en toda su altura ya que las jácenas y correas de cubierta entestan a media altura de las almas laterales produciendo una sensación de mayor ligereza del Conjunto de la cubierta.
