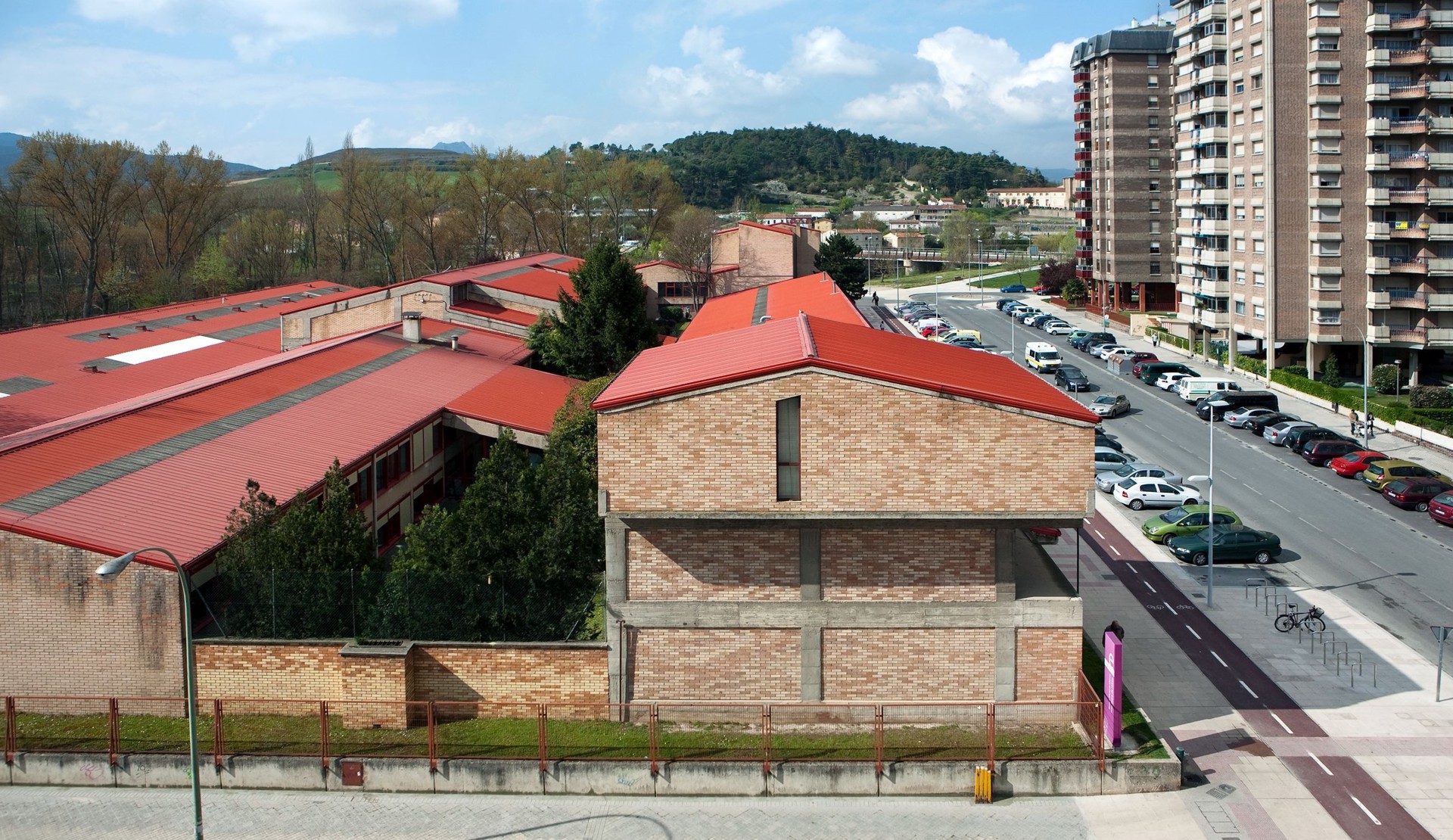

Instituto Laboral de Miranda de Ebro (Instituto Fray Pedro de Urbina)

José Antonio Corrales Gutiérrez

Las bases del concurso imponían la división del conjunto en cuatro núcleos: enseñanza, trabajo, recreo y directivo. Asimismo se exigía facilidad de ampliación, elasticidad de planta, rigor técnico, luminosidad, etc., y economía constructiva.

Ver galería

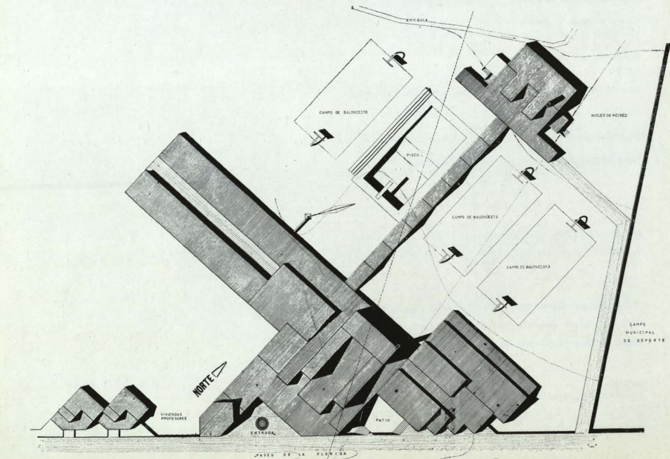

Los núcleos de enseñanza, trabajo y dirección han sido reunidos en un conjunto, quedando separado de ellos por los campos de deporte el núcleo de recreo, si bien existe un porche que une ambas instalaciones.

COAM (1962). Arquitectura, Revista del Colegio Oficial de Arquitectos de Madrid (nº 43), pp.2-7
COAM (1962). Arquitectura, Revista del Colegio Oficial de Arquitectos de Madrid (nº 43), pp.2-7

En un edificio cuya planta alcanza cerca de los cuatro mil metros cuadrados, era fundamental la elección acertada de un sistema de cubierta. Se ha adoptado en este caso un módulo único de 7 x 3,50 m, que nace de la dimensión de la clase tipo de 10,50 X 7 m. Este módulo se repite en todo el conjunto, y está construido con 3PN de 7 m y correillas de madera de 3,50 m, apoyadas en el ala inferior de la vigueta.

COAM (1962). Arquitectura, Revista del Colegio Oficial de Arquitectos de Madrid (nº 43), pp.2-7

El material de cubierta es uralita, utilizándose como aislante vitrofil, y colocando para el cielo raso tablex perforado. Este sistema presenta una fácil ampliación de pabellones, una relativa estandarización de elementos y, sobre todo, economía.

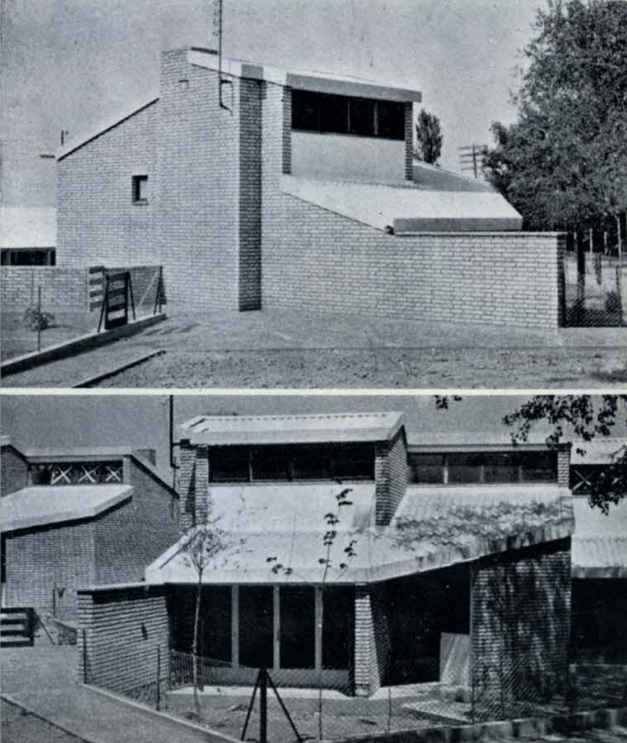

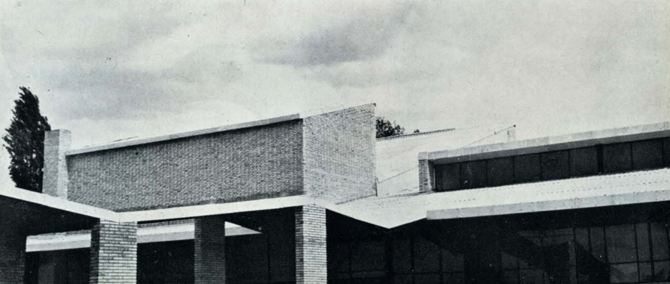

Característica del instituto es la busca del sol, para lo cual se le gira con respecto al paseo de la Florida, orientando sus ejes con el eje heliotérmico. Las orientaciones son: clases, a mediodía. Laboratorios y talleres, al norte. Biblioteca, al norte. El salón de actos, se piensa tenga un carácter más vivo, con uso diario complementario del vestíbulo e incluso de recreo cubierto, por lo cual presenta en su cubierta unas bocas o ventanales altos a mediodía escalonados en profundidad.

COAM (1962). Arquitectura, Revista del Colegio Oficial de Arquitectos de Madrid (nº 43), pp.2-7
COAM (1962). Arquitectura, Revista del Colegio Oficial de Arquitectos de Madrid (nº 43), pp.2-7

Igual solución presenta la cantina o club del núcleo de recreo. Todo ello produce cierta complejidad de cubiertas, dentro de la modulación constructiva.

COAM (1962). Arquitectura, Revista del Colegio Oficial de Arquitectos de Madrid (nº 43), pp.2-7

La calefacción, punto interesante económicamente, se resuelve con aire caliente impulsado por conductos realizados bajo el pavimento y una red de aspiración simplificada; caldera pequeña para realizar el caldeo por zonas sucesivamente.

Los remates, aleros, etc., que presenta la cubierta, se han realizado combinando piezas de uralita existentes en el mercado.

COAM (1962). Arquitectura, Revista del Colegio Oficial de Arquitectos de Madrid (nº 43), pp.2-7

La superficie total es de 3.605,25 m2, y el presupuesto, puesto al día, de 5.658.893,40 pesetas, lo cual da un precio por metro cuadrado de 1.569,60 pesetas.

Como complemento del instituto, se ha realizado un grupo de 12 viviendas para profesores en los terrenos del mismo.

Se han proyectado con un criterio de procurar independencia a cada una, con un pequeño jardín delantero particular.

Ofrecen la misma modulación y sistema de cubierta y el mismo giro, buscando el soleamiento máximo.

Información general

Instituto Laboral de Miranda de Ebro (Instituto Fray Pedro de Urbina)

AÑO

1957

Opción de visitas

Visitable desde la vía pública

Dirección

c/ República Argentina, 2

09200 Miranda de Ebro - Burgos

Latitud: 42.681911202

Longitud: -2.945971627

Clasificación

Materiales construcción

Ladrillo

Hormigón

Superficie construida

501 - 5000 m²

Arquitectos participantes

José Antonio Corrales Gutiérrez

Información aportada por

Fondo documental DOCOMOMO Ibérico

Colegio Oficial de Arquitectos de Madrid (COAM)

Enlaces web

COAM (1962). Arquitectura, Revista del Colegio Oficial de Arquitectos de Madrid (nº 43), pp.2-7
