Puente de Euskalduna

CARLOS FERNÁNDEZ CASADO S.L. (1)
CARLOS FERNÁNDEZ CASADO S.L.
Javier Manterola Armisén

Se trata de un puente curvo constituido por tres vanos de 81,0 m + 106 m + 71 m, siendo el vano principal el que salta la ría de Bilbao, en el centro de la misma ciudad, sobre los antiguos astilleros de Euskalduna.

Ver galería

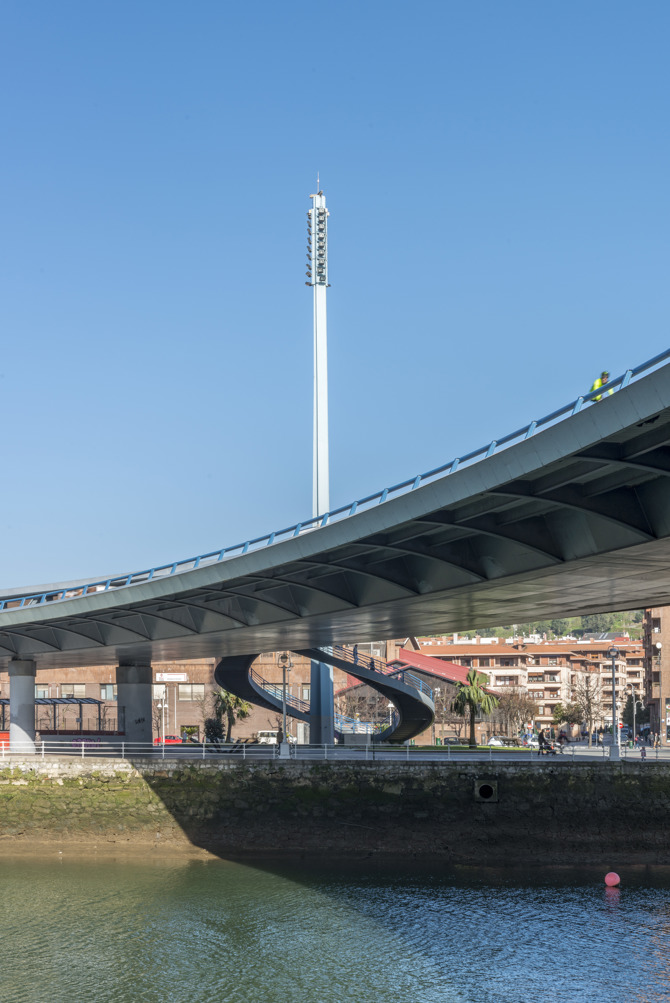

Vista del puente - CARLOS FERNÁNDEZ CASADO S.L.

Presenta varias características que le hacen único y la principal es la configuración de la sección transversal.

1º) Las bases del concurso proponían dos aceras de 5,00 m de anchura y nosotros propusimos y obtuvimos el permiso para juntarlas en una sola acera de 10 m de anchura, además cubierta, pues Bilbao es una ciudad extraordinariamente lluviosa.

Vista del puente - CARLOS FERNÁNDEZ CASADO S.L.

2º) La estructura principal está constituida por una viga en forma de “Z”. El elemento vertical (algo inclinado en este caso) es una celosía metálica que realiza un doble papel: el de alma de una gran viga en “Z” y de separación visual entre el tráfico peatonal y el viario. La parte horizontal inferior de la “Z” está constituida por el tablero situado bajo los carriles de rodadura que es una viga cajón de 1,95 m de canto y 10 m de ancho que se prolonga con costillas metálicas de 10,5 m de voladizo hacia la acera de peatones y de 6,5 m hacia el lado del tráfico. La parte superior de la viga en “Z” la forma la celosía horizontal, que constituye la cubrición del paso de peatones.

Información general

Puente de Euskalduna

AÑO

1999

Opción de visitas

Visita libre

Dirección

48014 Bilbao - Bizkaia

Latitud: 43.267841766

Longitud: -2.947372824

Clasificación

Materiales construcción

Acero

Sistema constructivo

Puentes Celosía y Triangulados

Superficie construida

5001 - 20000 m²

Arquitectos participantes

Javier Manterola Armisén

Colaboradores

Miguel Ángel Gil (Viabilidad)

Miguel Ángel Gil Ginés (-)

Miguel Ángel Astiz Suárez (-)

Antonio Martínez Cutillas (-)

Estudios de arquitectura participantes

CARLOS FERNÁNDEZ CASADO S.L.

Información aportada por

CARLOS FERNÁNDEZ CASADO S.L.

Enlaces web

CARLOS FERNÁNDEZ CASADO S.L.
