Puente sobre el río Besós

CARLOS FERNÁNDEZ CASADO S.L. (1)
CARLOS FERNÁNDEZ CASADO S.L.
Leonardo Fernández Troyano

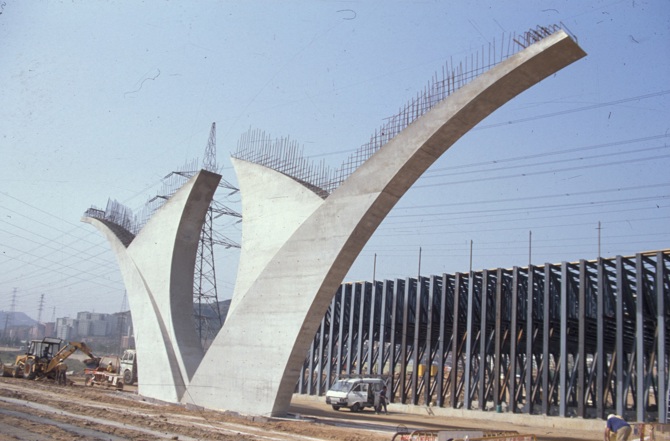

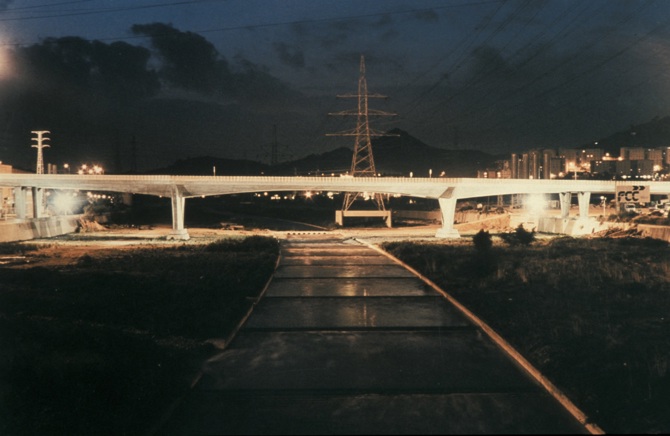

El puente sobre el río Besós en la autopista Trinidad-Mongat tiene seis vanos de 17,50+35+68,5+35+32+24 m de luz. El vano principal salva el cauce menor del río y los tres vanos principales el cauce mayor de la canalización. El puente está formado por dos tableros de 17 m de ancho, con pilas independientes, salvo las dos principales situadas dentro del cauce mayor del río que consisten en una pila común para los dos tableros que se abre transversalmente.

Ver galería

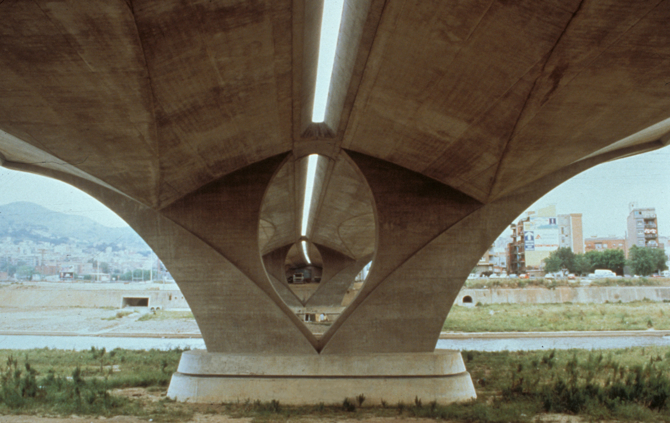

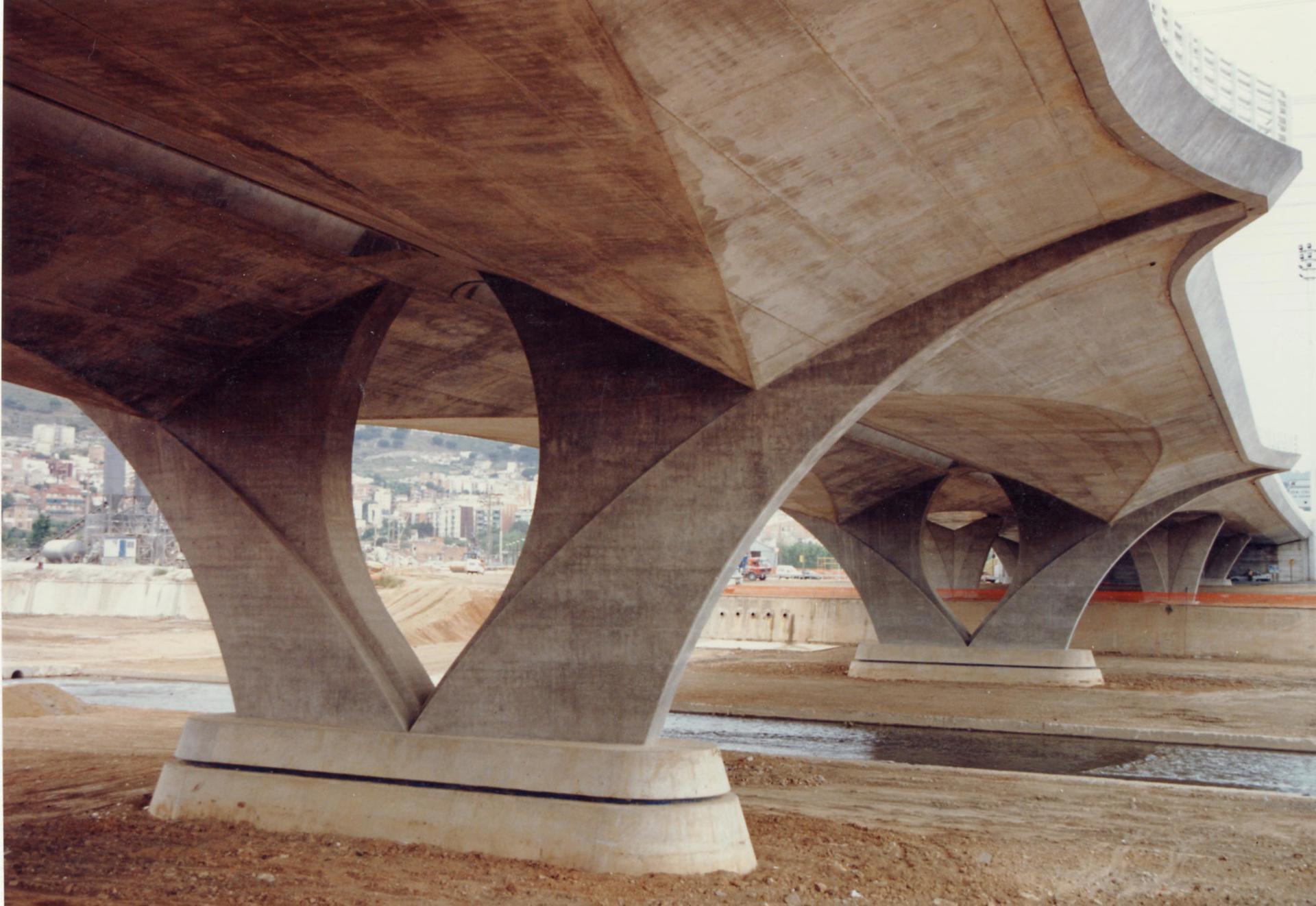

Los voladizos transversales de la pila se equilibran entre sí uniendo ambos tableros en la cabeza de la pila con un tirante horizontal. Los tableros se han generado mediante prismas triangulares formados por un plano superior y dos superficies cilíndricas. Este prisma se corta por otro cilindro de eje perpendicular al del prisma. La sección resultante en apoyos es un triángulo con dos lados curvos, y la del centro del vano principal y de los accesos es un trapecio con dos lados curvilíneos.

CARLOS FERNÁNDEZ CASASO S.L.
CARLOS FERNÁNDEZ CASASO S.L.

La estructura del puente principal es un cajón multicelular y la de los vanos de canto constante es una losa con aligeramientos de sección circular. El canto en los apoyos principales es de 4 m, y en el centro de vano y en los accesos de 1,60 m. El puente se terminó en 1992.

CARLOS FERNÁNDEZ CASASO S.L.

Información general

Puente sobre el río Besós

AÑO

1992

Opción de visitas

Visita libre

Dirección

08921 Santa Coloma de Gramenet - Barcelona

Latitud: 41.451457366

Longitud: 2.2000327909

Clasificación

Materiales construcción

Hormigón

Sistema constructivo

Apeado

Superficie construida

501 - 5000 m²

Arquitectos participantes

Leonardo Fernández Troyano

Colaboradores

Miguel Ángel Gil Ginés (-)

José Cuervo Fernández (-)

Estudios de arquitectura participantes

CARLOS FERNÁNDEZ CASADO S.L.
