Viaducto de la Arena

Arquitectos participantes (3)
Arquitectos participantes
Marcos Pantaleón
Emilio Monleón
Juan José Arenas de Pablo

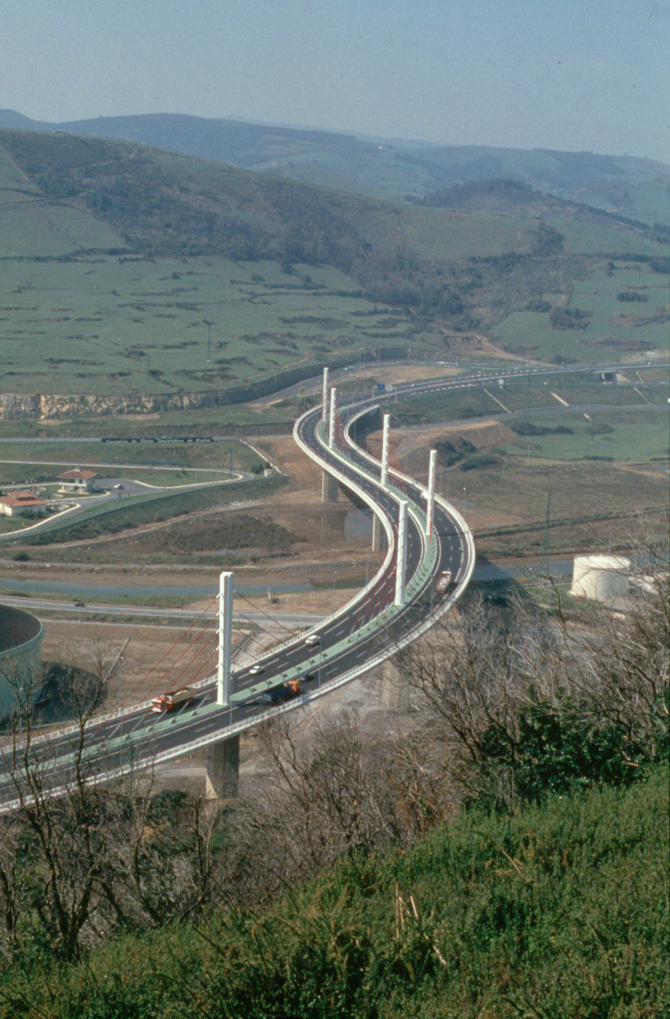

El viaducto de la Arena es una estructura atirantada multivano, con luces principales de 105 m. Sirve a la Autovía del Cantábrico para franquear la vaguada formada por el río Barbadún en su desembocadura, donde se localiza la refinería de la empresa Petronor en San Juan de Muskiz, a unos 15 km de Bilbao.

Ver galería
Juan José Arenas de Pablo

Compuesto por un tablero continuo de sección mixta acero-hormigón, cuya doble curvatura en planta aumenta las dificultades de su diseño y construcción, pero también su interés como estructura tridimensional que, gracias a su flexibilidad y ligereza, encaja bien del todo en su entorno.

Juan José Arenas de Pablo

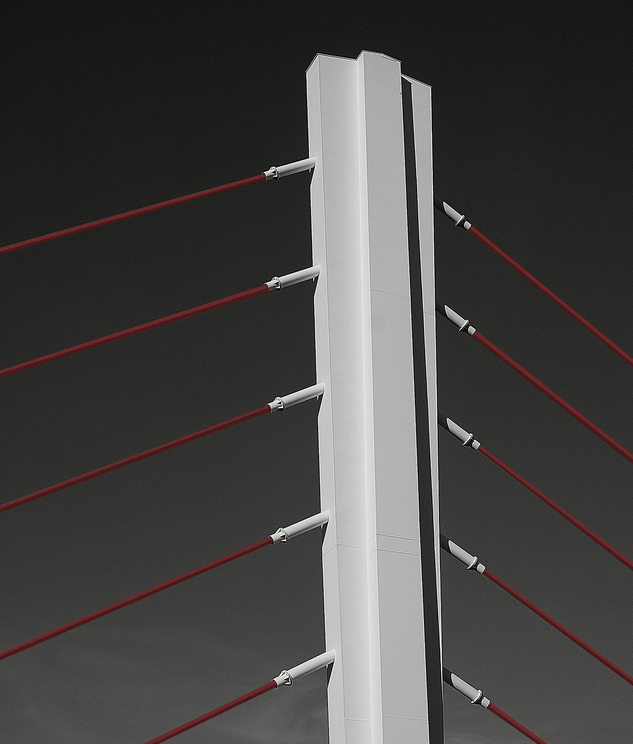

Situados en el eje central del puente, los cinco mástiles de acero dan origen a un conjunto de cables que desde sus cabezas se irradian para buscar su anclaje inferior en la mediana del tablero, creando una superficie transparente que es bien percibida por los conductores, previniéndoles de las cerradas curvas del trazado.

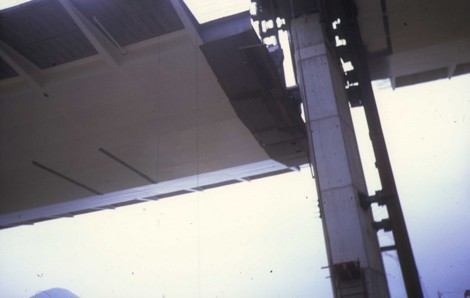

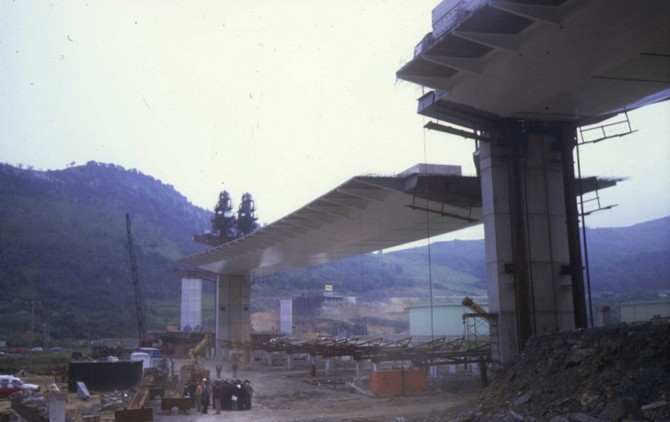

Su procedimiento constructivo fue peculiar, ya que cada vano de construcción mixta se fabricó sobre el suelo y se elevó a su lugar definitivo mediante gatos hidráulicos. Las flechas fueron compensadas con la puesta en tensión de los tirantes tras el montaje de los mástiles. La estructura, nítida y brillante, sigue el eje curvado de la serpenteante autovía. El conjunto del cajón central del tablero curvo con sus costillas crea una impresión visual que se asemeja a un cuerpo vertebrado y dinámico.

Juan José Arenas de Pablo

Información general

Viaducto de la Arena

AÑO

1992

Opción de visitas

Visita libre

Dirección

a. del Cantábrico,

48550 Muskiz - Bizkaia

Latitud: 43.341041065

Longitud: -3.111316333

Clasificación

Materiales construcción

Acero

Hormigón

Sistema constructivo

Izado de los vanos principales

Superficie construida

501 - 5000 m²

Arquitectos participantes

Emilio Monleón

Juan José Arenas de Pablo

Marcos Pantaleón

Información aportada por

Arenas & Asociados

Enlaces web

Arenas & Asociados
